品牌型號： 賽默斐視
檢測對象： 薄膜/鍍膜/涂布等
厚度范圍： 10納米-100微米
檢測精度： 0.1mm(取決于相機數量、產線幅寬及車速)
軟件功能： 提供針對客戶在線系統的定制檢測系統
現代薄膜涂布鍍層工藝在進行在線生產過程中，需要對膜厚及涂層厚度進行實時的在線測厚，由于傳統的射線類膜厚檢測儀檢測精度低、易偏移、難于校準等缺點給實際的工藝產品質量控制造成了很大的影響，SIMV涂層(膜厚)在線測厚儀，采用納米光學干涉的方式，可同時對20層不用涂層、薄膜進行同時測量，同時精度高達1nm，完美的解決了傳統射線類在線測厚儀有輻射、偏移周期長、檢測精度低、不能檢測涂層厚度的缺點。賽默斐視涂層厚度在線測厚儀檢測精度高，同時能夠?qū)崟r(shí)在線自動校準，有效的保證了在線測厚儀的檢測精度。
【檢測原理】
當特定波長的光通過不同的的材料(不同的厚度、密度、成分)時，經過表面及內部多次反射之后形成的光譜條紋是完全不一樣的，系統通過分析所接收到的反射光的光譜干涉條紋特性，與系統庫中的光譜曲線進行匹配和對比，同時進行特征曲線的仿真和擬合，進而對每種不同成分厚度的涂層進行在線測量。
1.入射光在膜的上下表面發生多次反射。
2.反射光的強度和薄膜折射率，基底(substrate)折射率及膜厚，波長有關。
3.在已知折射率的情況下，根據測量出的反射光強和波長的函數，計算出膜厚。

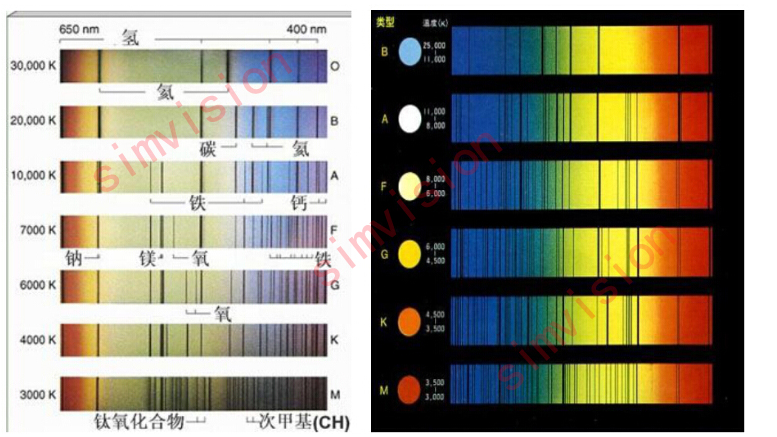

由上面兩張圖片對比可以發現，特定波長的光經過某種不同的材料(不同厚度、密度、類型)內部反射之后所產生的光譜干涉條紋完全不同，如上圖圖中黑色線條部分，根據每種干涉條紋與系統庫中的條紋進行對比仿真擬合，從而檢測出實際的材料厚度。
【系統功能】
| 序號 | 功能概述 |
| 1 | 測量鍍膜或涂布厚度，厚度范圍在10納米-100微米，準確度達到2納米或厚度0.4%，精度達到0.1納米，測量穩定性0.3納米。 |
| 2 | 精確測量樣品的顏色和在380-780納米可見光范圍內的反射率曲線。 |
| 3 | 測量軟件支持20層以內的物理模型，并對多個參數進行同時測量。 |
| 4 | 具有折射率模型編輯擬合功能，對于100納米-幾個微米的膜，可以在折射率未知的情況下，結合軟件對膜厚，折射率參數進行同時測量。 |
| 5 | 軟件具有對樣品的粗糙度，背面反射，多角度入射進行建模的功能 |
| 6 | 軟件還可針對已知樣品的模型，使用不同入射角和偏振進行仿真以計算不同情況下反射率曲線。 |
| 7 | 軟件還擁有近千種材料的材料數據庫，同時還支持函數型(Cauchy,Cauchy-Urbach,Sellmeier), 物理光學（Drude-Lorentz,Tauc-Lorentz）,混合型（Maxwell Garnett, Bruggeman）EMA 等折射率模型。 |
| 8 | 客戶還可以通過軟件自帶數據庫對材料，菜單進行管理并回溯檢查測量結果 |
| 9 | 我們還提供針對客戶在線系統的定制檢測系統。 |
【軟件介紹】

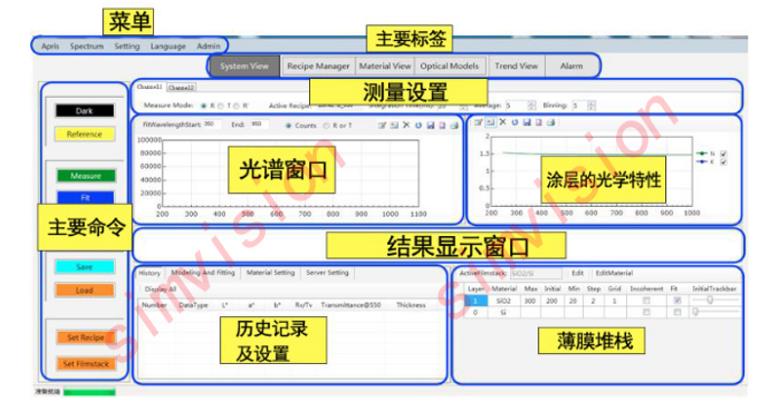

軟件主界面基本示意如下圖所示：
【現場應用】
涂層/膠層在線測厚系統在保護膜、膠帶的現場應用如下圖所示。
